مشعل هیتر تابشی لوله ای

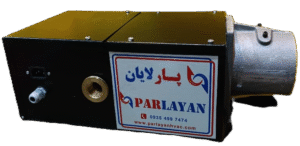

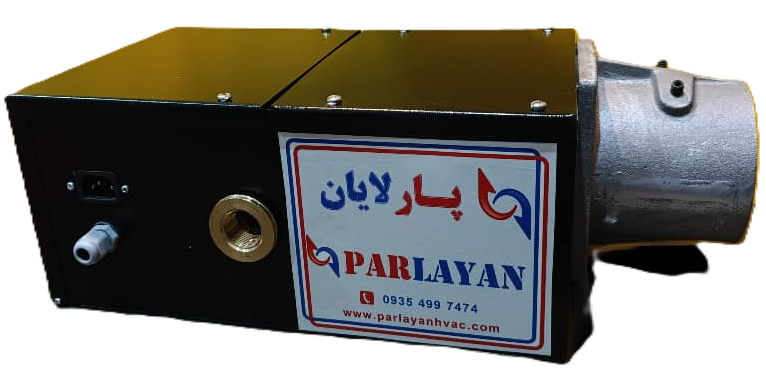

مشعل هیتر تابشی لوله‌ای چیست ؟
مشعل هیتر تابشی لوله‌ای، یک نوع مشعل تخصصی است که برای گرم‌کن‌های تابشی لوله‌ای (Radiant Tube Heaters) به‌کار می‌رود. این سامانه‌ها در فضاهای صنعتی، سالن‌های ورزشی، کارگاه‌ها و محیط‌های دارای ارتفاع زیاد یا تهویه باز استفاده می‌شوند، چون می‌توانند گرمایش موضعی و کارآمد ایجاد کنند.
تعریف و سازوکار
مشعل هیتر تابشی لوله‌ای بر روی یک لوله فولادی یا آلیاژی نصب می‌شود. پس از احتراق گاز درون مشعل، محصولات داغ احتراق در طول لوله جریان پیدا می‌کنند. دمای بالای لوله باعث انتشار تابش حرارتی فروسرخ به محیط می‌شود. به این ترتیب، گرما مستقیماً به افراد و اشیاء منتقل می‌گردد، نه به واسطه هوای محیط؛ بنابراین تلفات حرارتی کاهش می‌یابد.
کاربردها
• کارخانه‌ها و سوله‌های تولیدی
• سالن‌های ورزشی و انبارها
• آشیانه‌های هواپیما
• کارگاه‌ها و فضاهای صنعتی سنگین
فرق این مشعل با مشعل‌های معمولی چیست؟
تفاوت مشعل هیتر تابشی لوله‌ای با مشعل‌های معمولی (که روی دیگ، بویلر، کوره یا گرم‌کن‌های حجمی نصب می‌شوند) در چند محور اصلی است:
________________________________________
1. نحوه انتقال حرارت
مشعل هیتر تابشی لوله‌ای:
• حرارت به‌صورت تابش فروسرخ از سطح لوله داغ منتقل می‌شود.
• مستقیماً اشیا و افراد را گرم می‌کند، نه هوای محیط.
مشعل‌های معمولی:
• حرارت را به‌صورت جابجایی (Convection) منتقل می‌کنند.
• هوا گرم می‌شود و سپس گرما به محیط می‌رسد.
________________________________________
2. ساختار و محل نصب
مشعل هیتر تابشی لوله‌ای:
• روی یک لوله تابشی طویل نصب می‌شود که دود حاصل از احتراق از آن عبور می‌کند.
• معمولاً در سقف سالن نصب می‌شود.
• شامل رفلکتور برای هدایت تابش است.
مشعل‌های معمولی:
• روی دیگ، کوره یا محفظه احتراق نصب می‌شوند.
• محل نصب محدود به فضای تجهیز گرمایشی است.
________________________________________
3. نوع عملکرد احتراق
مشعل تابشی:
• شعله درون لوله قرار دارد و گازهای داغ در طول آن حرکت می‌کنند.
• دمای لوله افزایش می‌یابد و تابش تولید می‌شود.
مشعل‌های معمولی:
• شعله در محفظه احتراق تجهیزات ایجاد می‌شود و وظیفه گرم‌کردن آب، هوا یا سیال را دارد.
________________________________________
4. راندمان و الگوی گرمایش
مشعل تابشی:
• راندمان بالا به‌ویژه در فضاهای بزرگ یا نیمه‌باز.
• گرمایش موضعی و هدفمند.
مشعل‌های معمولی:
• راندمان وابسته به نوع دیگ یا تجهیزات دیگر.
• گرمایش حجمی و عمومی.
________________________________________
5.کاربرد
مشعل تابشی:
• سوله، کارخانه، انبار، سالن ورزشی، فضاهای پرارتفاع.
مشعل معمولی:
• دیگ آب‌گرم، دیگ بخار، گرم‌کن‌های هوای مرکزی، کوره‌ها، پکیج‌ها.
________________________________________
6. ایمنی و کنترل
مشعل تابشی:
• اغلب دارای فن مکش انتهایی، کنترل یونیزاسیون شعله، و سیستم جریان یکنواخت گاز خروجی است.
مشعل معمولی:
• بسته به مدل، دارای پره‌های هوادهی و تنظیمات احتراق متفاوت است.
در ادامه یک جدول مقایسه‌ای جامع بین مشعل هیتر تابشی لوله‌ای و مشعل‌های معمولی ارائه می‌شود:
________________________________________
جدول مقایسه مشعل تابشی لوله‌ای و مشعل‌های معمولی
معیار مقایسه مشعل هیتر تابشی لوله‌ای مشعل‌های معمولی
نحوه انتقال حرارت تابش فروسرخ از لوله داغ جابجایی و انتقال حرارت به هوا یا سیال
نوع گرمایش موضعی (Zone Heating) حجمی (Space Heating)
محل عملکرد شعله داخل لوله تابشی داخل محفظه احتراق تجهیزات
محل نصب سقف سالن، ارتفاع زیاد روی دیگ، کوره، پکیج، هواکش گرم‌کن
مسیر جریان گازهای داغ عبور در طول لوله و گرم‌کردن آن انتقال انرژی حرارتی به سیال یا هوا از طریق محفظه احتراق
بازده انرژی بالا در فضاهای بزرگ و نیمه‌باز وابسته به راندمان تجهیزات جانبی
تلفات حرارتی بسیار کم معمولاً بیشتر به دلیل اتلاف حرارت هوای گرم
مناسب برای سوله، کارخانه، انبار، سالن ورزشی دیگ آب‌گرم، دیگ بخار، کوره، پکیج
نوع کنترل و ایمنی فن انتهایی، سنسور شعله، کنترلر لوله پره‌های هوادهی، سنسور شعله، کنترل احتراق
تأثیرپذیری از جریان هوا کم (تابش تحت تأثیر باد نیست) زیاد (هوای گرم به‌راحتی پراکنده می‌شود)
مصرف انرژی پایین‌تر در محیط‌های بزرگ بالاتر به‌ویژه در سالن‌های پرارتفاع
هزینه نصب نسبتاً بالاتر معمولاً پایین‌تر
زیرساخت مورد نیاز سقف مناسب، مسیر لوله‌کشی و اگزوز اتصال به دیگ یا تجهیز احتراقی
________________________________________
